دوستان گرامی در این پست درباره خطوط تلفن داخلی آپارتمان ها و اینترنت ADSL صحبت خواهیم کرد:
سیم کشی بین پریزهای تلفن بسیار ساده می باشد. به این صورت که سیم ها از پریزی به پریز دیگر متصل می شود و از نزدیک ترین پریز تلفن به باکس راه پله و از آنجا هم به باکس پارکینگ و کابل تلفن مخابرات متصل می شود. انتخاب تعداد زوج های کابل تلفن بستگی به تعداد خط های هر واحد دارد ولی نوع معمول آن یک خط برای هر واحد می باشد. با توجه به احتمالات برای واحد تک خطه از کابل دو زوج فویل دار مرغوب استفاده می شود تا اگر در آینده قطعی در سیم ها رخ داد از زوج دیگر استفاده شود.
سیم کشی و راه اندازی خط ADSL
هر بسته ی مودم حاوی موارد زیر می باشد:
– مودم
– اسپلیتر(splitter)
– یک کابل شبکه
– آدابتور برق مودم
– کابل های سوکت دار تلفن
خط اصلی تلفن ابتدا باید وارد اسپلتر(Line) شود و سپس از دو خروجی دیگر به تلفن(phone) و مودم(ADSL) متصل گردد
مودم:
تلفن از اسپلیتر وارد می شود. در مودم ها یک سوکت برای تلفن تعبیه شده است. سوکت های LAN برای اتصال مودم به کارت شبکه در کامپیوترها می باشد. و یک سوکت هم برای منبع تغذیه آن وجود دارد:

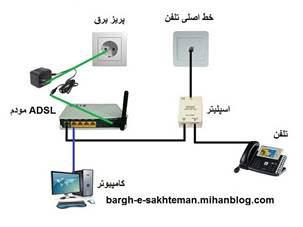

این هم از نقشه نهایی نصب ADSL :
