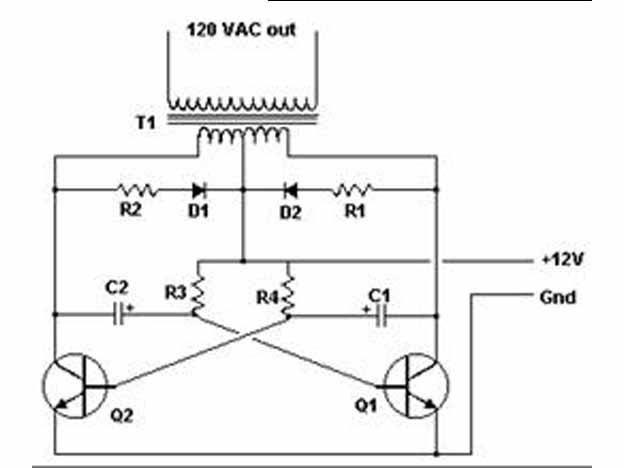

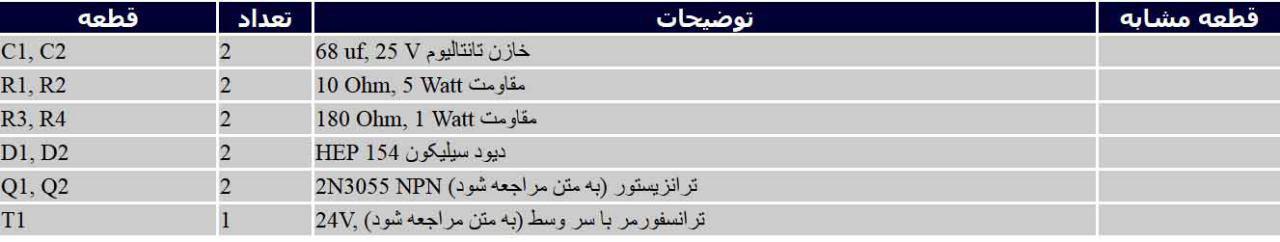

آيا تا بحال براي شما پيش آمده که در طول سفر و يا اردو به روشن کردن تلوزيون و يا ساير وسايلي که با برق شهر کار ميکنند نياز پيدا کرده باشيد ؟ مدار زير مشکل فوق را براحتي حل ميکند اين مدار با استفاده از يک باطري ميتواند ولتاژ ۲۲۰ ولت متناوب را تامين کند.وات مدار بستگي به مقدار توان ترانزيستورها و هچنين به ابعاد وبزرگي ترانس مدار دارد. مدار را ميتوان براي تامين توان ۱ الي ۱۰۰۰ وات طراحي و استفاده نمود.با توجه به قطعات آورده شده در نقشه وبا استفاده از يک ترانس ۱۵ آمپر مدار ميتواند باري تا ۵۰۰ وات را تغذيه کند.دقت کنيد استفاده در توانهاي بالا از مدار باعث ميگردد که جريان مصرفي مدار نيز افزايش يابد و بدين صورت باطري سريعتر دشارژ ميشود.(مصرف بي رويه کار خيلي بديه)
حتما يک فيوز در خروجي مدار قرار دهيد.
بايستي حتما از خازن تانتاليوم در مدار استفاده شود چون خازن الکتروليت در اثر گرما منفجر ميشود.
