مدار زمان بندی از ۱ تا ۶۴ دقیقه با ایسی ۵۵۵
به کمک ایسی ۵۵۵ و ایسی های ۴۰۱۷ و ۴۰۲۴ می توانید مدارات جالبی طراحی کنید،که می توانید از ۱ تا ۱۰ دقیقه (ایسی ۴۰۱۷) او از ۱ تا ۶۴ دقیقه(ایسی ۴۰۲۴) ولتاژ را روی خروجیشان ظاهر کند.
*ایسی ۴۰۱۷ ایسی می باشد که ۱۰ خروجی دارد.که شما می توانیدن با دادن یک کلاک یا فرکانس به به ترتیب خروجی هاش رو روشن کنید،یا که ولتاژ دار کنید.
*ایسی ۴۰۲۴ ایسی می باشد که ۸ خروجی دارد،که شما می توانید با دادن یک کلاک یا فرکانس به ترتیب خروجی هاش رو روشن کنید.

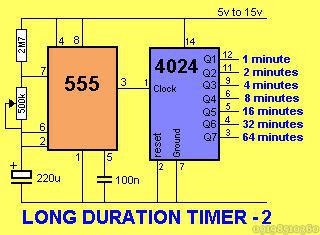

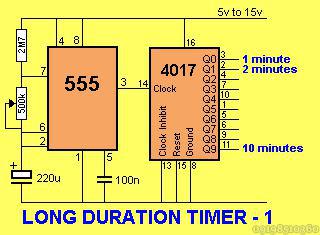

به کمک مدار زیر می توانید،کارهای متنوع انجام دهید،،led را روشن کنید! یا یک وسیله برقی را روشن کنید! یا…

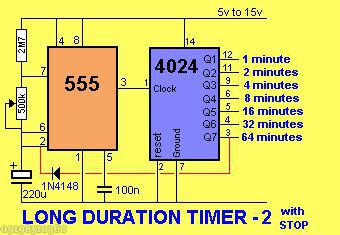

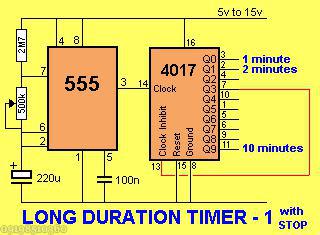

اما اگر بخواهید،خروجی ثابت بماند،به عنوان مثال وقتی که مدار رو روشن کردید. در زمان ۶۴ دقیقه،برای همیشه متوقف شود.باید به مانند مدارهای بالا،عمل کنید.
